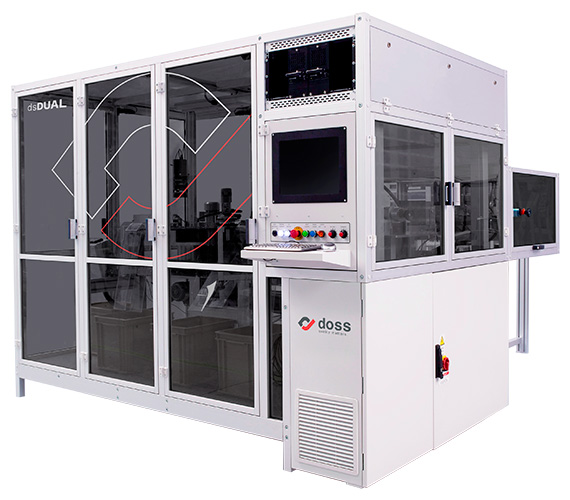

dsDUAL

可靠性²

得益于其双工作台,dsDUAL 保证在相同条件下对零件的两侧进行检查。

多种配置选项使其能够满足所有分析要求。

  • 在相同条件下检查零件的两侧
  • 满足所有分析要求
  • 检测多达 7 个不合格项
  • 适用于分析各种尺寸
雙工作台自動分類機 dsDUAL 用于精密金属部件

检查

  • 平整度检测
  • 用于检测毛刺和不完整填充
  • 尺寸检测
  • 外表面和内表面
  • 存在割伤、断裂 和气泡的检测

标配设备

  • 上表面工作站
  • 下表面工作站(direct)
  • 激光站
  • 周围8面锥形棱镜检测站
  • 最多 7 个支持的检测站
  • 多达 7 个不合格出口
  • 带提升机和装载传送带的进料系统
  • 提供多种包装选择
  • 多种进料系统可供选择

选装

  • 金属探测器
  • 多重拍摄
  • 侧面4 视图检测站
  • 径向检测站
  • 远心镜头
  • 挤压站
  • 针孔光学元件
  • P-P 激光

描述

由两个半透明玻璃台组成的自动分拣机,可以使用机械翻转器检查零件的两侧。要分拣的材料通过能够处理各种尺寸和材料的物品的进料系统装载。

操作员设置必须遵守的参数和公差,系统生成有关合规零件的报告、有关缺陷零件的详细信息以及统计报告。

该机器有配备 500 万或 1200 万像素摄像头的版本,带或不带电动光学系统(变焦、聚焦、光圈)。

  • 统计和报告
  • 批次可追溯性
  • 远程管理
  • 交互管理软件 (M.E.S.)
營運方案 dsDUAL 產業
  1. FEEDING SYSTEM

    Parts are loaded into the machine by the loading systems.

  2. INSPECTION UNITS

    Parts pass throught various units (superficial, peripheral or laser station) by rotating table, or belts, or pick & place system.

  3. SOFTWARE ELABORATION

    Software inspects the images of the parts taken by the inspection units.

  4. PARTS REJECTION

    If defect are detected parts will be rejected.

  5. ‘GOOD’ PART COLLECTION

    If partes pass all controlled parameters, they will be collected in ‘good’ bin or packing system.

技术特点

物品/零件

零件类型 弹性体、刚性材料
颜色 全部,不透明
已检查部件 O型圈,技术部件
特性 清洁,灰尘不会影响产品表面
大小 外径范围为 5 – 110 mm
线径/高度 0.8 – 8 毫米
0.8 – 15 mm (可自定义设置)

视觉

分辨率 取决于配置
缩放 可用选项
相机类型 矩阵
最大成像 120 毫米
相机分辨率 5 o 12 MP

特性

速度 Up to 10 pts/s
进料 自动
机器类型 双玻璃盘
噪音水平 < 75 ㏈
三相电源 230 – 480 v
最大装机功率 4 Kw
平均消耗 1.7 Kw
压缩空气消耗量 600 NL/Min

尺寸

尺寸 dsDUAL 產業
  • 在相同条件下检测零件的两侧

    由于其双工作台,零件始终由表面光学元件直接分析。

  • 满足所有分析要求

    DS DUAL 最多可容纳 7 个观察站,从而成为视野方面最彻底的机器。

  • 分离多达 7 个不合格项

    其设计和结构使其可以为有缺陷的零件容纳多达 7 个出口。

  • 适用于分析各种尺寸

    得益于 30 至 120 mm 的框架区域,还可以检测中型零件。

  • 高度灵活和模块化

    可以从各种饲料和包装系统中进行选择,这些系统可作为可选功能提供。
